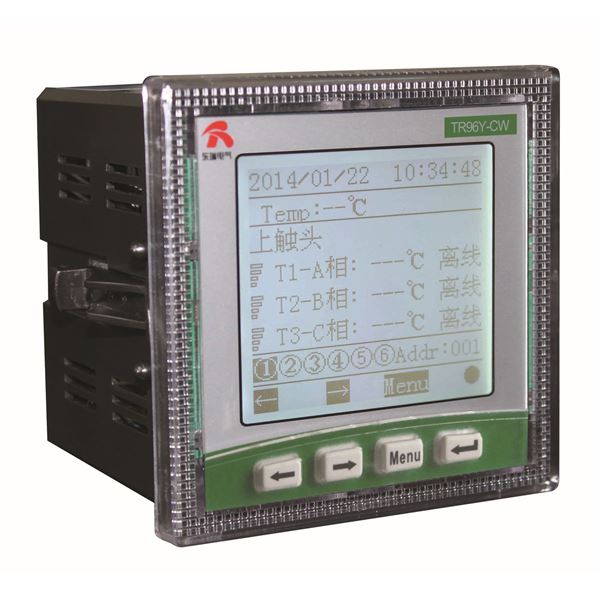

TR96Y-CW系列無線測溫裝置
TR96Y-CW系列無線測溫裝
TR96Y-CW系列無線測溫裝置 $c.title

TR96Y-CW系列無線測溫裝置采用前沿的Zigbee組網技術設計方案,利用WX-100系列無線溫度傳感器實時測量高壓帶電體的溫度,可實現多點高壓帶電體溫度的集中監測。WX-100系列無線溫度傳感器能夠實時、精確地測量各高壓帶電體的溫度,并通過無線通信技術把溫度數據發送給無線測溫主機(TR96Y-CW),主機對接收到的數據進行處理,當監測點溫度超過所設定的溫度值,發出報警并驅動報警觸點。測量值和內部參數值也可以通過RS485總線發送給后臺監控計算機,實現網絡化的溫度監測和預警。該系列產品具有低功耗、數據無線傳輸、精度高、響應速度快、安裝操作靈活、組網方便等優勢。產品廣泛適用于高壓開關柜內手車或隔離開關觸頭、母排接頭、電纜接頭處等需要溫度監測的地方,防止連接點發熱釀成事故,保證高壓設備能夠安全運行。

無線測溫是今后測溫裝置測溫技術的發展趨勢,是以后“無人看守變電站”測溫的主要途徑,該測溫技術與以往的熱電偶、熱電阻(精度不高,易受電磁場的干擾,傳感器材質為金屬導體,中高壓在線測溫有著非常大的安全隱患)或紅外測溫(工藝復雜價格高,溫度值會隨環境溫度、光照、灰塵的影響而變化,安裝復雜且受限制)相比有以下優點:

①采用先進的數字化及無線傳輸技術,獨特的絕緣性能,使用方便經濟,接收到的溫度準確可靠,不會對一次設備產生任何干擾和影響,無需繁瑣的連線,系統安裝簡潔方便;

②標準化設計,可方便擴展與其它系統互連,安裝靈活,從溫度信息采集到數據處理、顯示、通信組成系統,配置更為靈活;

③高傳輸質量的前提下,采用低功耗設計;

④無線測溫傳感器可選CT線圈取電式(無需更換電池),也可選電池式(電池供電5-6年),無線測溫傳感器本身具有極強的機械強度和電磁抗干擾能力。

型號說明
功能特點
技術指標
安裝與接線
訂貨說明

2023-03-10_224019

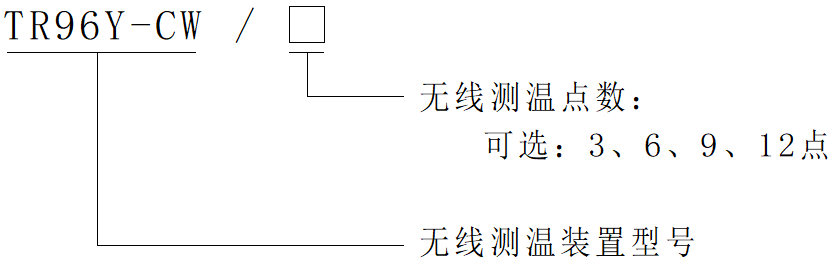

型號說明

  • 可同時在線監測12個電氣接點的溫度,采用LCD點陣液晶顯示,美觀大方;

  • 可顯示當前日期、時間、環境溫度;

  • 可顯示各個測溫通道狀態:正常、預警、報警、離線;

  • 對應各個監測點可設置預警值、報警值、延時時間等參數;

  • 監測溫度超過預警值,在屏幕上顯示該通道預警,預警不觸發無源輸出;

  • 監測溫度超過報警值,在屏幕上顯示該通道報警,并觸發無源報警輸出;

  • 標配1路RS485通訊接口,MODBUS協議,波特率:1200~19200可選;

TR96Y-CW無線測溫顯示裝置

項目

技術指標

工作電源

AC/DC 85~265V

功耗

<7VA

報警輸出

3路無源干接點輸出(5A 250VAC/30VDC)

通訊接口

RS-485工業總線接口

通訊頻段

433MHz或2.4G

溫度顯示范圍

0~150℃

工作環境

-10~60℃,相對濕度≤93%,無腐蝕氣體,海拔高度≤2500m

隔離耐壓

電源/輸入/輸出之間耐壓>2kV

電磁兼容性

符合IEC255-22

安裝方式

屏面開孔嵌入式安裝(開孔尺寸:91×91mm)

平均無故障時間

≥50000h

WX-100測溫傳感器模塊

項目

技術指標

通訊頻段

與無線測溫顯示裝置匹配的433MHz或2.4G

測溫范圍

0~150℃

測溫精度

±2℃

測溫分辨率

1℃

溫度測量周期

T<15s

供電電源

CT線圈取電式:感應取電(3%Ie~300%Ie ,可定制);

電池式:內置電池供電(電池供電6-8年)

適用電流規格

630A/1250A/1600A/2000A/3150A

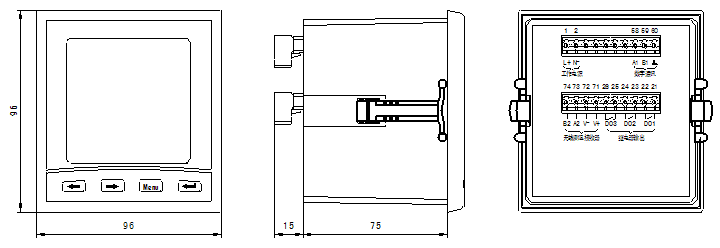

1、TR96Y-CW無線測溫顯示裝置主機外形尺寸:

2、TR96Y-CW無線測溫顯示裝置安裝方法:

  1. 在固定的配電柜上,選擇合適的地方開一個91×91mm的安裝孔;

  2. 取出TR96Y-CW無線測溫顯示裝置主機,取下兩側安裝固定夾,將測溫主機從正面插入配電柜的安裝孔中;

  3. 兩側卡上安裝固定夾即可。

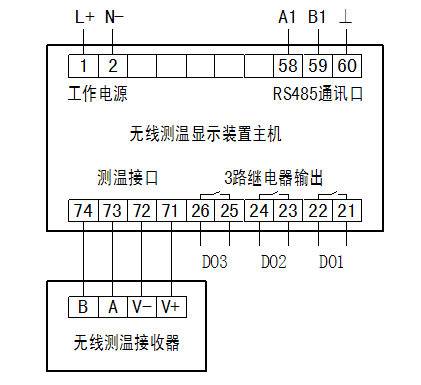

3、TR96Y-CW無線測溫顯示裝置接線示意圖:

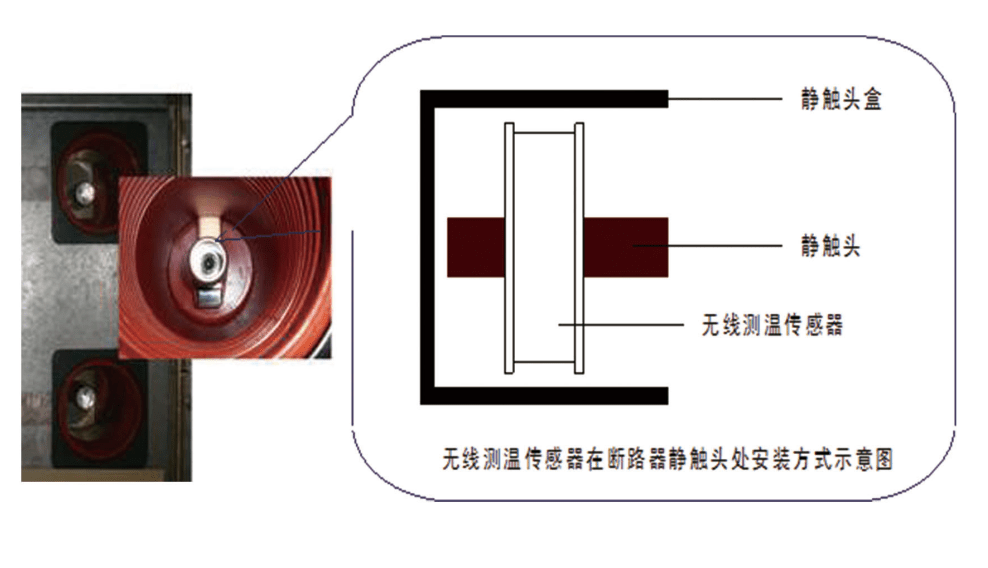

4、WX-100無線測溫傳感器安裝方法:

每個無線溫度傳感器都有一個感溫點,傳感器測到的溫度就是該感溫點的溫度,若傳感器放置在空氣中,則測到的就是環境溫度。CT線圈取電式溫度傳感器的感溫點位于環形的內孔中部,為了準確測量物體表面的溫度,應保證傳感器的測溫面與被測物體的表面緊密接觸。

各測溫位置選用不同安裝方式的無線測溫傳感器,安裝方法也不同:斷路器手車上、下觸頭處一般選用圓環形傳感器(WX-101~WX-105,根據斷路器電流規格選口徑,具體見下面的表格),圓環傳感器套在手車的靜觸頭上,并推入觸頭盒底部;母排和電纜搭接頭處可選用內置電池式傳感器(有2種可選:螺栓安裝式無線測溫傳感器WX-106、表帶式無線測溫傳感器WX-107,具體介紹見D-3頁),WX-106傳感器鎖緊在連接點處的螺栓上即可;WX-107傳感器則用測溫傳感器上的自帶表帶,綁扎于母排、動觸頭等需要測溫的電氣接點附近。


5、WX-100圓環形無線測溫傳感器與手車靜觸頭的配合選擇

傳感器型號

適用斷路器規格

適用額定電流

WX-101

Φ35

630A

WX-102

Φ49

1250A

WX-103

Φ55

1600A

WX-104

Φ79

2000~2500A

WX-105

Φ109

3150~4000A

訂貨時請注明所訂產品的具體型號及數量,并標清各測溫點的位置及安裝方式。


例:

型 號:TR96Y-CW/12

測溫點數:12點

安裝位置:手車上、下靜觸頭6點(Φ35,套裝);

母排3點(電池式WX-106);

電纜搭接頭3點(電池式WX-106);

數 量:26套
